GB893.1孔卡孔用挡圈
孔用挡圈，又称孔用卡簧，孔用挡卡，孔用卡环。安装于圆孔内，用作固定零部件的轴向运动，这类挡圈的外径比装配圆孔直径径稍大。安装时须用卡簧钳，将钳嘴插入挡圈的钳孔中，夹紧挡圈，才能放入预先加工好的圆孔内槽。材质有不锈钢和碳钢的。常用的标准有德标、国标等。
用途分类：
1．孔用弹性挡圈
2．反向孔用弹性挡圈
产品详情
 |
| | | | | | | | | | | |

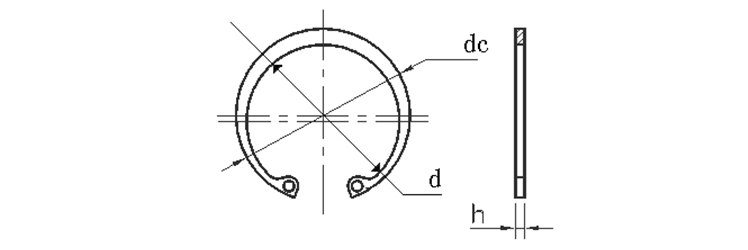

| 尺寸标示：孔直径多大选多大（单位：mm） |
| 规格 | 内径 d | 外径 dc | 厚度 h | 规格 | 内径 d | 外径 dc | 厚度 h | 规格 | 内径 d | 外径 dc | 厚度 h |
| φ8 | 7 | 8.7 | 0.5 | φ35 | 32.4 | 37.8 | 1.5 | φ85 | 80.3 | 90.5 | 2.5 |
| φ9 | 8 | 9.8 | 0.5 | φ36 | 33.4 | 38.8 | 1.5 | φ90 | 84.5 | 95.5 | 2.5 |
| φ10 | 8.3 | 10.8 | 0.7 | φ37 | 34.4 | 39.8 | 1.5 | φ95 | 88.9 | 98 | 2.5 |
| φ11 | 9.2 | 11.8 | 0.7 | φ38 | 35.4 | 40.8 | 1.5 | φ100 | 93.9 | 105.5 | 2.5 |
| φ12 | 10.4 | 13 | 0.7 | φ39 | 36.5 | 42 | 1.5 | φ105 | 99.6 | 112 | 3 |
| φ13 | 11.5 | 14.1 | 0.7 | φ40 | 37.3 | 43.5 | 1.5 | φ110 | 103.8 | 117 | 3 |
| φ14 | 11.9 | 15.1 | 0.9 | φ42 | 39.3 | 45.5 | 1.5 | φ115 | 108 | 122 | 3 |
| φ15 | 13 | 16.2 | 1 | φ45 | 41.5 | 48.5 | 1.5 | φ120 | 113 | 127 | 3 |
| φ16 | 14.1 | 17.3 | 1 | φ47 | 43.5 | 50.5 | 1.5 | φ125 | 117 | 132 | 3 |
| φ17 | 15.1 | 18.3 | 1 | φ48 | 44.5 | 51.5 | 1.5 | φ130 | 121 | 137 | 3 |
| φ18 | 16.3 | 19.5 | 1 | φ50 | 47.5 | 54.2 | 2 | φ135 | 126 | 142 | 3 |
| φ19 | 16.7 | 20.5 | 1 | φ52 | 49.5 | 56.2 | 2 | φ140 | 131 | 147 | 3 |
| φ20 | 17.7 | 21.5 | 1 | φ55 | 52.2 | 59.2 | 2 | φ145 | 135.7 | 152 | 3 |
| φ21 | 18.7 | 22.5 | 1 | φ58 | 54.4 | 62.2 | 2 | φ150 | 141.2 | 158 | 3 |
| φ22 | 19.7 | 23.5 | 1 | φ60 | 56.4 | 64.2 | 2 | φ155 | 146.6 | 164 | 3 |
| φ23 | 20.7 | 24.5 | 1 | φ62 | 58.4 | 66.2 | 2 | φ160 | 151.6 | 169 | 3 |
| φ24 | 22.1 | 25.9 | 1.2 | φ65 | 61.4 | 69.2 | 2.5 | φ165 | 156.8 | 174.5 | 3 |
| φ25 | 22.7 | 26.9 | 1.2 | φ68 | 63.9 | 72.5 | 2.5 | φ170 | 161 | 179.5 | 3 |
| φ26 | 23.7 | 27.9 | 1.2 | φ70 | 65.9 | 74.5 | 2.5 | φ175 | 165.5 | 184.5 | 3 |
| φ28 | 25.7 | 30.1 | 1.2 | φ72 | 67.9 | 76.5 | 2.5 | φ180 | 170.2 | 189.5 | 3 |
| φ30 | 27.3 | 32.1 | 1.2 | φ75 | 70.1 | 79.5 | 2.5 | φ185 | 175.3 | 194.5 | 3 |
| φ32 | 29.6 | 34.4 | 1.2 | φ78 | 73.1 | 82.5 | 2.5 | φ190 | 180 | 199.5 | 3 |
| φ34 | 31.1 | 36.5 | 1.5 | φ80 | 75.3 | 85.5 | 2.5 | | | | |
